1、背景及意義

電解精煉是有色冶金中常用的一種精煉方法，大部分有色金屬的電解工藝都是相同的。在銅電解精煉中，電流效率和品級率是考核電解生產效率和能力的重要指標，而故障電極對上述兩個指標都會產生不利影響。極間發生短路、熱燒等故障時，一方面，部分電能由于發熱而消耗，電流效率自然也會降低；另一方面，在發生故障電極的陰極上，板面故障電極部分通常有大面積粗狀結晶和結粒，使得這一塊陰極無法計入高純陰極銅，故影響了品級率，因此及時發現故障電極問題是非常重要的。

故障電極產生的原因有很多種，如極板排列不平行、極片發生自然彎曲或翹角、陽極泥附著到陰極表面、添加劑配比失調等。不管是何種原因?qū)е?，只要發生故障電極，在該極板上就會出現電流分布過大，從而造成局部磁場過強、溫度升高現象。長期以來，由于受到技術條件的局限，國內電解槽極板間溫度的監測多采用干簧管手拖式查槽裝置并結合“眼看、手摸”的方式共同檢查，該檢測方式有如下不足：

● 人工巡檢成本高、效率低、規模越大缺點越明顯、檢測結果容易受到個人經驗的影響；

● 干簧管手拖式查槽裝置受限于電磁感應檢測原理，無法檢測熱燒故障；

● 人工檢測滯后，采用人工進行依次檢測時無法保證檢測的及時性，無法實現連續、在線監測；

● 人工檢測發現故障后，采用紙質表格記錄，缺乏自動檢測、故障極板定位、處理結果閉環控制；

● 電解車間長期處于酸霧、高溫、高濕工作環境，影響工作人員身心健康。

2、方案

方案采用GS-EDL2000電解槽故障電極高精度檢測及定位系統，通過算法與圖像處理技術，并結合了紅外測溫技術+AI分析+大數據技術。系統主要由紅外探測器（安裝于電解車間頂部鋼梁）、電氣控制箱、電源箱、數據傳輸設備、溫度分析專用服務器、客戶端（含軟件）和相關輔助組件（無線工業以太網、智能巡檢終端）組成。

3、主要功能

● 系統運行狀態指示、現場可見光及紅外熱圖顯示、檢測數據存儲、設備異常報警、自動檢測區域及巡檢計劃設定等；

● 故障極板分布顯示、故障極板處理記錄管理、槽組檢修狀態管理、電解出銅周期管理、分班組統計及報表；

● 紅外熱成像輔助診斷、故障極板處理與記錄、故障極板實時顯示。

4、價值

● 7×24小時連續、在線監測，取代傳統查槽裝置及人工“眼看、手摸”方式，優化生產工藝；

● 替代人工巡檢，降低勞動強度、避免工作人員惡劣環境下作業，提高員工職業健康水平；

● 全車間覆蓋、建設周期短、故障極板自動定位、產品免維護，確保檢的出、測的準、用的久；

● 提高電流效率、降低槽電壓、節省能耗、提高電解產品質量；

● 集短路管理、出銅管理、槽面狀態管理、排班管理為一體，幫助企業不斷優化工藝，提升管理；

● 實現自動檢測、自動定位、處理結果閉環控制，彌補了傳統冶金行業在線檢測的空缺。

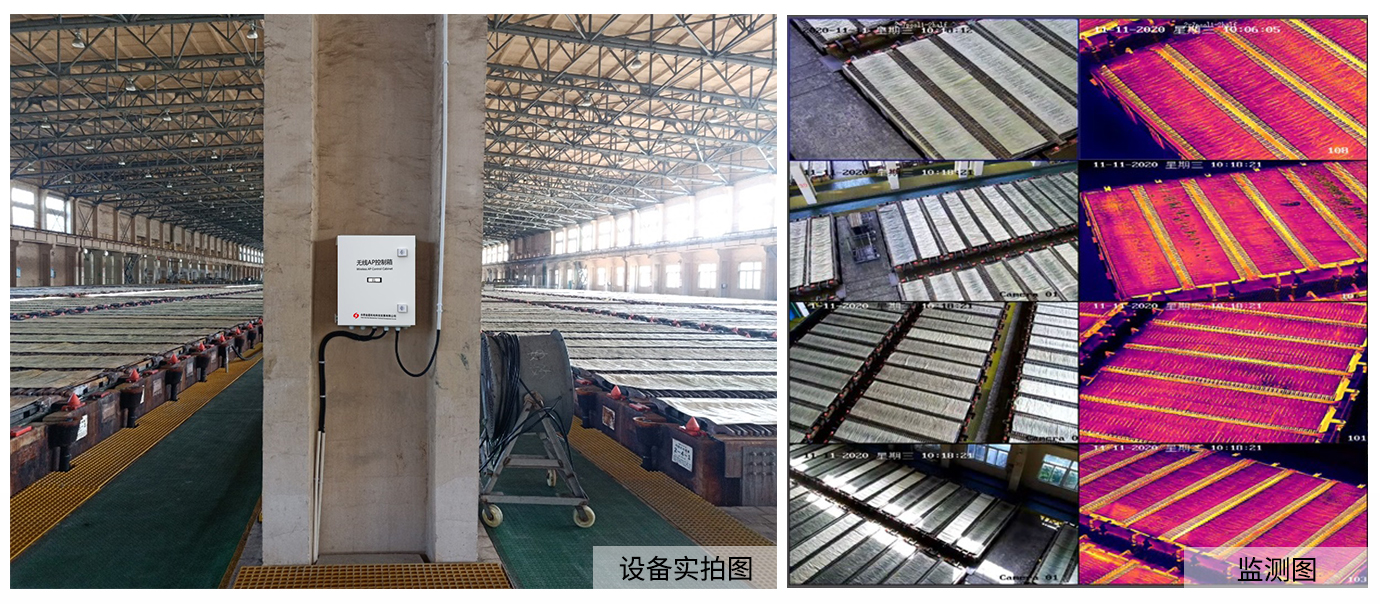

5、應用案例
